老人關愛室內定位系統主要關注的對象為老年人，實際中也涉及到護理人員和管理人員的管理。針對這樣的需求，專門設計并開發了一套軟硬件結合的管理系統。在養老院的管理工作可以用更低的成本和時間成本，采集整理信息、工作人員能夠針對老人的起居生活進行管理。在出現意外特殊情況的時候，系統會及時啟動報警，工作人員能夠據此做出最快的響應，從而為老年人的生命安全與健康舒適的生活提供保障。整個系統結合RFID技術、無線傳輸、通信等技術，和老人關愛應用相結合，融入了新的技術信息理念。在軟件平臺集合了養老管理的功能應用，具體功能為人員基本信息的管理，位置定位、監控報警、信息查詢、數據維護等，達到實現集中養老服務和管理工作的信息化、智能化。

1系統設計與實現

1.1 系統組成

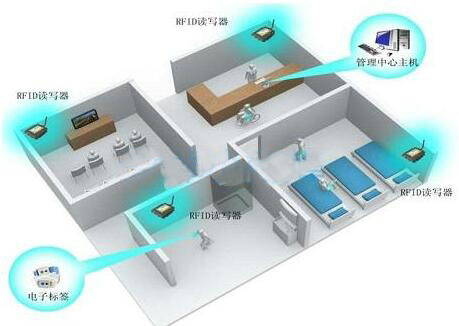

系統由三個部分組成，分別是信息采集端、服務器端和客戶端：

1、數據采集端：采集端硬件包括讀寫器、固定標簽、卡。

定位卡周期性發送一次無線信號(無線信號包括定位信息、各類報警信息等)傳送給固定標簽，讀寫器負責實時采集定位卡信息并上傳網絡，經上層軟件分析得出卡的位置，實現定位、報警等功能。

2、服務器端：服務器端安裝分析程序和數據庫，主要用于存儲、分析處理數據采集端上報的數據，這些處理包括：人員身份信息、卡信息、位置信息、異常報警信息、設備鏈路信息、設備低電信息等。

3、客戶端：客戶端主要用基本信息的錄入及數據的界面顯示。錄入的信息包括人員及定位卡的基本信息、基站信息、地圖的基本信息;顯示的信息包括人員圖標及位置顯示、各類報警信息、各類查詢結果顯示、各分類統計信息顯示等。數據采集端、服務器端、客戶端共同組成了人員定位管理系統，通過三個部分的有機結合，實現各類數據的上傳、數據的分析處理、數據的顯示，從而實現實時、全面的人員監控。

1.2 系統架構

老人關愛室內定位系統是基于MySQL輕量級數據庫，采用組件式開發的三層結構系統。三層結構分別為：

數據庫：管理人員及設備信息數據。

中間層：用于人員及設備信息增加、修改、刪除等系統設置的工作。

表示層：用戶日常查詢定位等管理工作。

1.3 系統基本原理

老人關愛室內定位系統基于RFID技術，采用RSSI信號場強測量算法，精度為5m。

首先根據區域現場具體情況，放置一定數量的定位基站。人員攜帶一張定位卡，當人員進入該區域時，固定標簽接收到卡的信息，并將信息傳給讀寫器，然后上傳至服務器，經系統軟件處理可計算出人員在地圖上的坐標信息，并在地圖上以人員圖標+姓名的方式顯示出來。

測距原理：

定位卡與定位基站的距離和信號強度成正比，當定位卡離固定標簽越近時，固定標簽接收到卡的信號就越強，反之越弱;系統根據距離與信號強度的函數關系，從而計算出定位卡與固定標簽的距離。

定位卡周邊的基站周期性的與定位標簽進行測距操作，服務器結合測出的數據及固定標簽的坐標信息計算出定位卡的坐標，從而確定定位標簽的具體位置，實現定位。

1.4 定位算法

系統定位分為區域定位、直線定位和平面定位，區域定位主要實現對固定標簽信號覆蓋范圍內的人員進行識別，當定位標簽進入該區域，固定標簽接收到標簽信息，當信號強度達到設定的值，系統判斷此標簽在該區域內;直線定位針對較長區域，如道路等，系統根據固定標簽接收到的信號的強弱，計算標簽與兩個固定標簽的距離，進而確定其位置;平面定位主要針對較大型區域的定位，在區域內布設一定數量的固定標簽，一般布設的區域的四周，每四個固定標簽組成一個定位區域，定位的信號的強弱計算標簽到固定標簽的距離，再根據固定標簽的坐標信息計算出標簽在此區域內的X、Y坐標，實現標簽的定位。

1.4.1 區域定位原理

每個固定標簽有一定的信號覆蓋范圍，當移動標簽進入基站A的識別范圍時，基站可接收移動標簽發出的信息，進而得知標簽此時所在的區域位置。

示意圖如下：

1.4.2 直線定位原理

當人員攜帶移動標簽處于兩固定標簽之間(信號全覆蓋)，標簽周期性的與固定標簽進行測試，系統根據測距結果移動標簽的位置。

1.4.3 平面定位原理

A、B、C、D為固定標簽，當人員攜帶定位標簽進入四個固定標簽內時，標簽周期性的與固定標簽進行測距，系統根據測距結果和基站的坐標信息，計算出定位標簽的坐標信息。

1.5 設備布置規則

1.5.1 固定標簽的位置設置原則

固定標簽的無線信號覆蓋距離為100米(可視距離)，固定標簽位置設置需根據現場環境進行布設，如需全覆蓋基站設置原則如下：

樓棟出入口;

樓層之間及樓層走廊內;

樓層的房間內;

樓棟之外的空曠區域;

保安巡更點、保潔人員工作場所;

其它需要監控的區域。

1.5.2 布線原則

固定標簽可采用有源或無源供電，采用網絡傳輸。

有源供電指取市電供電，無源指采用電池供電，信息的傳輸可利用先用TCP/IP網絡進行傳輸。

1.6 系統主要功能實現

1.6.1 人員實時定位

人員攜帶定位卡進入監控區域，四周固定標簽不斷與卡進行測距，系統根據測距結果及基站的坐標信息，從而計算出人員的坐標信息，實現定位。

基于實時定位，可實時觀察人員的分布情況。

1.6.2 老人跌倒報警

當老人發生事故時(如跌倒)，定位卡內的重力感應裝置會發出求救信號發送給系統，系統的定位功能可定位到發出求救信號的老人的當前位置，醫護人員能夠?qū)先思皶r(shí)救援。

1.6.3 人員歷史軌跡回放

人員攜帶定位卡行進時，系統每隔一定的距離自動記錄該人員所到達的地點，由此形成人員歷史軌跡記錄，以列表形式顯示軌跡信息，并可進行動畫播放軌跡。
